フレネルレンズ

ビーム電子工業のフレネルレンズは、映像機器、生産設備、検査装置など様々な用途に採用されています。
小型サイズから大型サイズのフレネルレンズを製造販売しております。
お客様の仕様でのオーダーメイド対応も承っておりますので、お気軽にお問い合わせください。

同心円状フレネルレンズ

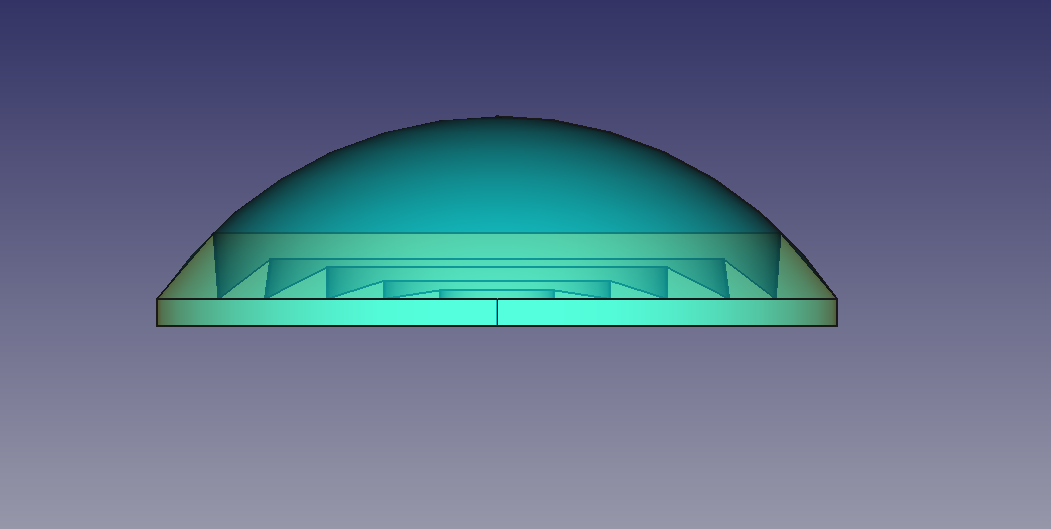

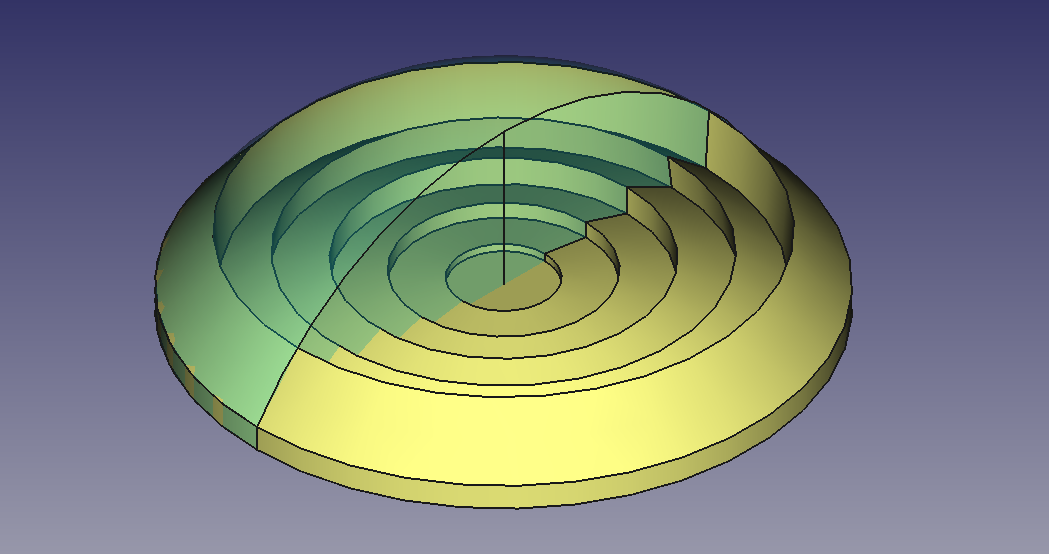

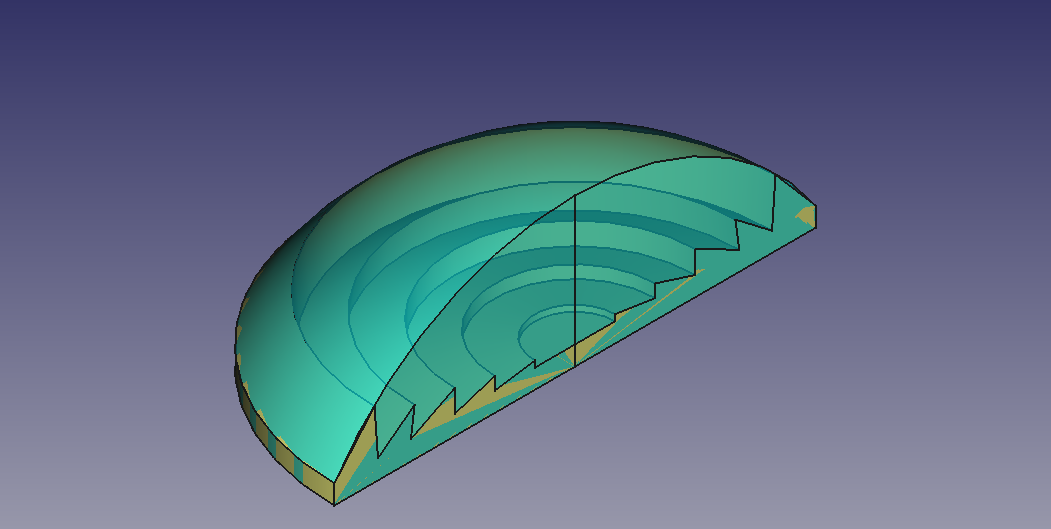

球面レンズに対応するフレネルレンズはプリズムが同心円状に配置される形状のものになります。上図では肉厚レンズを半分に割った状態を示しています。

直線状フレネルレンズ

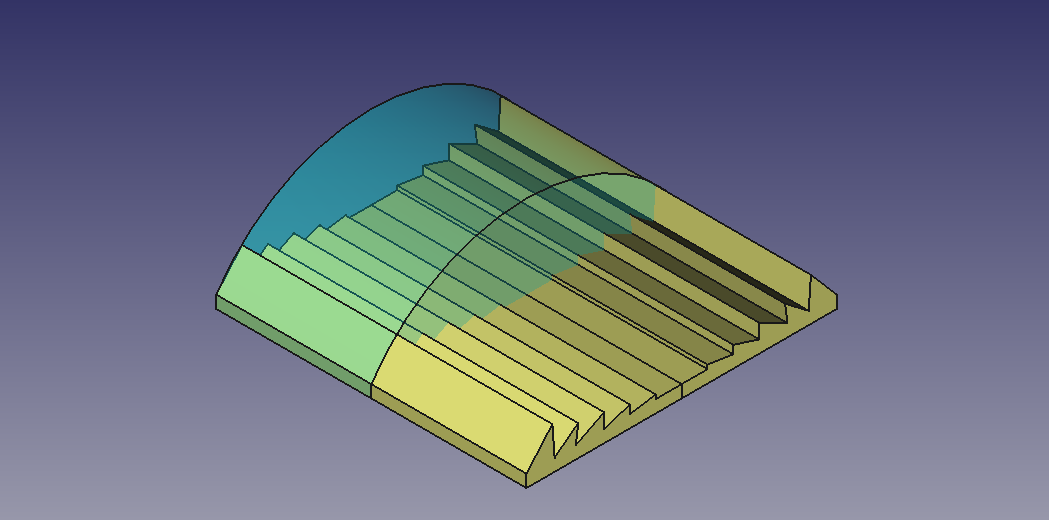

円筒（カマボコ）形状レンズに対応するフレネルレンズはプリズムが直線状に配置される形状のものになります。上図では肉厚レンズを半分の長さで示しています。

レンズ半径	直径500mm～3,600mm
最大サイズ	2,300mm×1,300mm
基材材質	PET アクリル系（MS）ポリカーボネート
基材シート厚	0.125ｍm～3.0mm
備考	レンズ形成は紫外線硬化型樹脂を使用しておりますので、屋内での使用を推奨します。

レンズ幅	30ｍｍ～1,000mm
レンズ長さ	100mm～1,300mm
基材材質	PET アクリル系（MS）ポリカーボネート
基材シート厚	0.125ｍm～3.0mm
備考	レンズ形成は紫外線硬化型樹脂を使用しておりますので、屋内での使用を推奨します。

ご不明点や詳細については、下記までお問い合わせください。

フレネルレンズとは、凸レンズや凹レンズと同等の作用を持ち、レンズの曲率を分割したノコギリ形状の断面を有するレンズです。私たちが一般的に目にするレンズ（肉厚レンズ）と比較して、薄く、軽くできる特長があります。

肉厚レンズに劣る点として、ノコギリ形状であるため、線が見えたり、非有効面による屈折があります。

フレネルレンズは当社「ALR BEAMSCOPE」に使用されています。

フレネルレンズの特長を活かし、薄く、軽いプロジェクタースクリーンを実現しています。
