遊技機の“視覚的飽和”を打破する「レンチキュラー裸眼3D」液晶×レンズ×映像の一貫設計がもたらす調達最適化へ

製品情報

現在、遊技機（パチンコ・パチスロ）の演出は、大型液晶の導入や高輝度LEDの多用が一巡し、単に高精細な2D映像を流すだけでは遊技者の期待感や初動のアイキャッチを引き出すことが難しい「視覚的飽和」の課題に直面しています。かつて試みられた専用メガネを伴う3D演出は、ホールの衛生管理負担や着脱のストレスといった障壁から普及には至りませんでした。

こうした閉塞感を打破するブレイクスルーとして、ビーム電子工業株式会社が提案するのが、専用メガネを必要としない「レンチキュラー裸眼3D映像制作および資材適合ソリューション」です。

　　　　　　

1. 筐体構造を変えずに劇的な立体感を実現する基本原理

レンチキュラー方式の裸眼3Dは、液晶パネルの表面に微細なかまぼこ型の並行突起レンズを並べた「レンチキュラーレンズ」を貼り付けることで実現します。追加するハードウェアパーツは液晶表面のレンズシートのみであり、大型の新規駆動メカ（役物）を大幅に追加する必要がありません。そのため、調達イニシャルコストや部品点数を最小限に抑えながら、デバイスに視線を向けた瞬間にキャラクターやロゴが劇的に飛び出す圧倒的なアイキャッチ効果を付加できます。

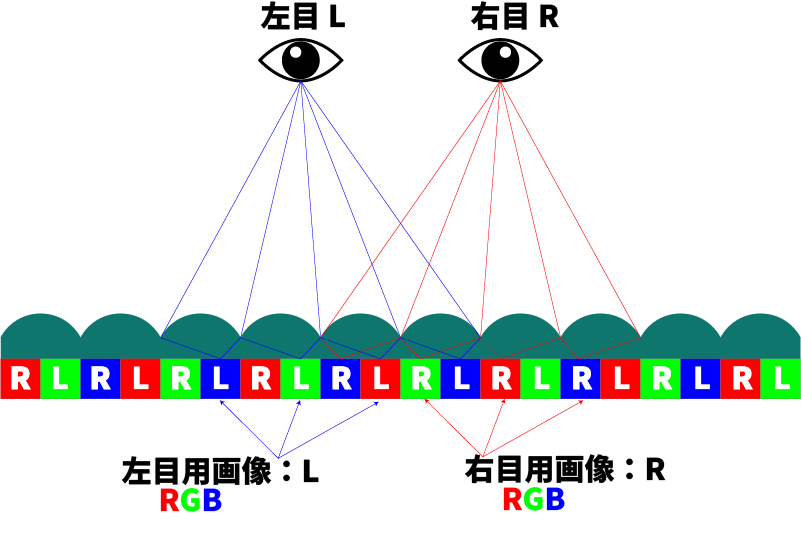

仕組みとしては、液晶側で左目用・右目用の画像ピクセル列を交互かつ等間隔に配置し、その直上のレンズが光を左右異なる方向へ屈折させて空間へ投射します。これにより、遊技者の左右の目に独立した角度で光が届き、脳内でリアルな奥行きが再構成されます。

2. なぜ「部材の選定段階」からの並走が必要なのか？

レンチキュラー裸眼3Dにおいて最も重要なのは、「液晶仕様×レンズ仕様×映像」の不可分な連動設計です。映像の3Dデータを表示する際、1フレームの左半分に左目用、右半分に右目用の映像を収めた「SBS（Side-by-Side）方式」をベースとします。これを空間に正しく投射するには、貼り合わせるレンズの幅（ピッチ）や厚み、液晶の画素配列の物理パラメータを基に、画素レベルでL・R映像を交互に切り替えて並び替える「インターリーブ処理」を施さなければなりません。

もし、資材の物理特性が少しでもブレてしまうと、このインターリーブ処理の計算モデルが破綻し、映像制作がすべてやり直しになってしまいます。だからこそ、ビーム電子工業では部材が決まった後に映像を作るのではなく、液晶・レンズの「選定前段階」から共同で並走するアライアンス体制を提案しています。早い段階から仕様を共有いただくことで、最適な「見え幅」や「飛び出し限界」を事前検証でき、手戻りや量産時の貼り合わせ不良（歩留まり悪化）による調達損失コストを大幅に軽減できます。

3. 開発コストと納期を最適化する「2.5D方式」主体の映像プラン

3D映像の開発コストは、「①全体の映像尺（カット数）」「②新規モデリングの有無」「③実機調整回数」の3つに依存します。ビーム電子工業では、遊技機開発の予算やスケジュールに合わせた弾力的なプランを用意しています。

2.5D方式（After Effects型） 版権イラストや写真、タイトルロゴといった既存の2D資産のレイヤーを、仮想3D空間の奥行き方向（Z軸）へ再配置し、ステレオカメラで撮影する手法です。3Dモデリング費用が不要なため調達コストを大幅に抑えられ、レンダリング負荷が低いため短納期での納品が可能です。
フル3D方式（Blender型） 3D空間上にモデリングデータを配置し、光やテクスチャを緻密に計算してステレオレンダリングを行います。物理的に正しい高精度の飛び出しと圧倒的な没入感を実現でき、メインキャラクターの特図演出や役物連動カットなどの「液晶の目玉」に最適です。
ハイブリッド方式 日常演出やUI（ユーザーインターフェース）、ステージ移行告知などはコストの低い「2.5D方式」で効率的に構成し、見せ場のシンボル予告のみを「フル3D」にする、費用対効果（ROI）を最大化した実務上最も推奨されるパッケージです。

初期の調達方針として「2.5D方式メイン」を採用することで、映像資産の再利用が容易になり、テスト実機での検証期間も劇的に短縮されます。

★関連資料をダウンロードする★

4. 量産・導入に向けた3つの並走プロセス

ビーム電子工業は、光学設計からレンチキュラーレンズの製作、貼り付け加工、映像制作にいたるまで、すべて日本国内で一貫対応しています。仕様やサプライチェーンの課題を未然に防ぐため、以下のステップでのご相談をお待ちしています。

部材選定への技術適合相談 現在検討中の液晶モジュールやレンズの候補仕様（画素ピッチ・厚みなど）を共有いただき、3D化に適した推奨仕様であるかを光学シミュレーションにより事前フィードバックします。
【PoC】評価用簡易サンプルの試作 選定部材に合わせて、貴社のロゴや版権素材を用いた数秒〜十数秒のテスト用2.5Dアニメーションを試作し、実機での飛び出し性能を実際に体験できるデータを生成します。
実機貼合検証と仕様の凍結 サプライヤーが提供する評価キットや試作サンプルを用い、視域（スイートスポット）や貼り合わせの許容値を共同検証します。量産ラインで発生するコンマ数ミリ以下のズレ（傾きやシフト）をあらかじめ補正として映像に組み込み、バグのない量産データを確定させます。
