スネルの法則とは？

その他

スネルの法則とは？〜光の屈折を理解する〜

スネルの法則（Snell's Law）は、光の屈折現象を説明するための基本的な法則です。光が異なる媒質間（例：空気と水、ガラスと空気）を通過するとき、その進行方向が変化する現象を「屈折」と呼びます。この屈折を正確に予測するために、スネルの法則が使われます。

1. スネルの法則の基本概念

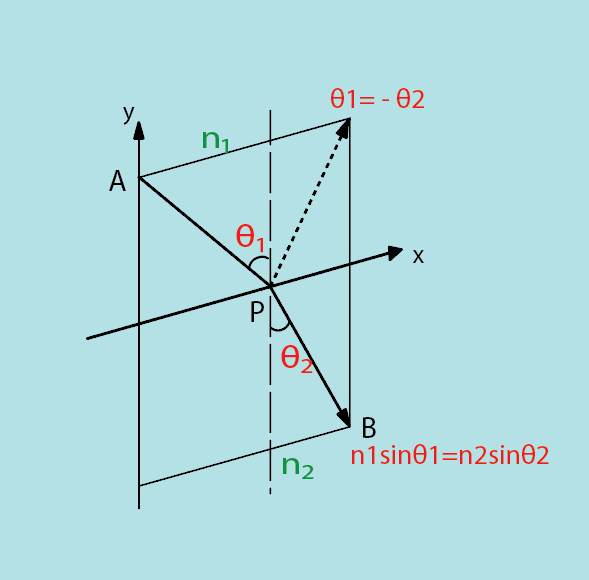

スネルの法則は、次の数学的な式で表されます

$n_1$ と $n_2$ は、それぞれ光が通る媒質1と媒質2の屈折率です。
$θ1\theta_1$ は、媒質1での入射角（光が入ってくる角度）です。
$θ2\theta_2$ は、媒質2での屈折角（光が屈折して進む角度）です。

1.1 屈折率とは？

屈折率は、光がその媒質をどれくらいの速さで進むかを示す指標です。例えば、空気の屈折率は約1.0003で、ほぼ1と考えてよい値です。これに対して、水の屈折率は約1.33、ガラスは1.5〜1.6程度です。屈折率が高いほど、光がその媒質を通る速度が遅くなります。

1.2 スネルの法則の背景

スネルの法則は、光が異なる速度で伝わる媒質を通過するときに、光の進む経路が変わることを表しています。媒質が変わると、光は一部が反射し、残りが屈折します。この屈折がどのように起こるかを正確に表すのがスネルの法則です。法則は、17世紀にオランダの数学者ウィレブロルド・スネル（Willebrord Snellius）によって発見されました。

2. スネルの法則の応用例

スネルの法則は、日常生活から光学設計、科学技術に至るまで、さまざまな場面で応用されています。

2.1 水中の物が浅く見える理由

皆さんも経験があるかもしれませんが、水に浸かっている物は実際の深さよりも浅く見えることがあります。これは光が水から空気に屈折して出てくるときに、スネルの法則によって進行方向が変わるためです。水中の光が空気中に出る際に角度が変わるため、目に届く位置がズレて見え、物体が浅い位置にあるように感じられるのです。

2.2 メガネやレンズの設計

スネルの法則は、メガネやカメラのレンズを設計する際にも重要な役割を果たしています。レンズは光を集めたり分散させたりして像を形成しますが、レンズを通過する光は異なる角度で屈折します。適切な屈折を計算し、焦点を合わせるためには、スネルの法則が使用されます。特に、視力矯正用のメガネは、光を正しい場所に焦点を合わせるために精密に計算された屈折率のガラスやプラスチックで作られています。

2.3 光ファイバー技術

光ファイバーもスネルの法則を利用しています。光ファイバーは、光を屈折させることで通信信号を高速で伝送する技術です。光ファイバー内部では、光が非常に高い角度で入射し、ファイバー内壁で全反射することで光が逃げずに長距離伝送されます。この全反射現象もスネルの法則の一環として説明され、適切な設計に役立っています。

2.4 光学設計の技術

フレネルレンズ、プリズムレンズなどの光学レンズ設計に役立ちます。

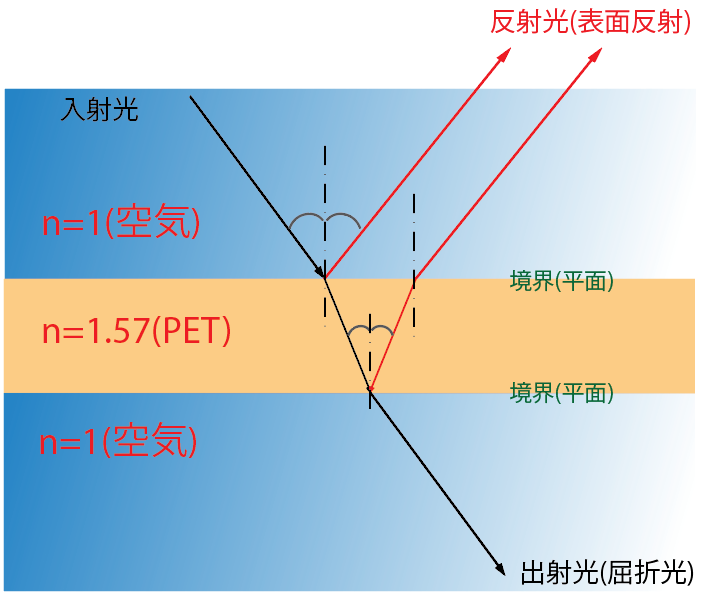

スネルの法則は屈折率の異なる基材などの透明の媒質が接している境界面において、光線がどのように動くのかを表す法則です。境界面前後の屈折率をｎ₁、ｎ₂として境界面に垂直に立てた法線と入射光線のなす角度をθ₁、屈折光泉のなす角度をθ₂とすれば、


3. スネルの法則をさらに掘り下げる

スネルの法則を理解するには、媒質の性質や光の振る舞いを深く理解する必要があります。ここでは、いくつかの特別な現象や法則の限界について見ていきましょう。

3.1 全反射現象

スネルの法則を適用する際、光が一つの媒質から屈折率が低い別の媒質に進む場合に、ある特定の角度を超えると光が屈折せず、全てが反射される現象があります。これを全反射（Total Internal Reflection）と呼びます。

例えば、水から空気に光が進むとき、入射角がある角度（臨界角）を超えると、光は水面で反射し、空気中に出なくなります。

3.2 スネルの法則の限界

スネルの法則は多くの場面で有効ですが、いくつかの条件下では使えない場合もあります。例えば、非常に強い重力場（ブラックホールなど）や、極めて高エネルギーの光（ガンマ線やX線）などが関与する極限条件では、一般相対性理論や量子力学の理論が必要になることがあります。こうした場合、光の振る舞いは単純な屈折では説明できません。

4. 結論

スネルの法則は、光の屈折を理解する上で非常に重要な基本法則です。日常生活での体験から、光学設計、幾何光学設計など複雑な科学技術に至るまで、幅広い応用が見られます。法則のシンプルな式に基づいて、光が異なる媒質間を移動するときの角度や屈折を予測できますが、全反射や臨界角といった特別な現象も理解しておくと、さらに深く光の性質を知ることができます。

光学の基本から、最新技術まで、スネルの法則がどのように応用されているかを学ぶことで、身の回りの現象に新たな視点を持つことができます。

ビーム電子工業株式会社. 小松元大
Tel：　+81 263-48-1650
Mail：　m.komatsu@beam-matsumoto.co.jp
