【技術資料】チェンジングディスプレイの秘密を特別公開！

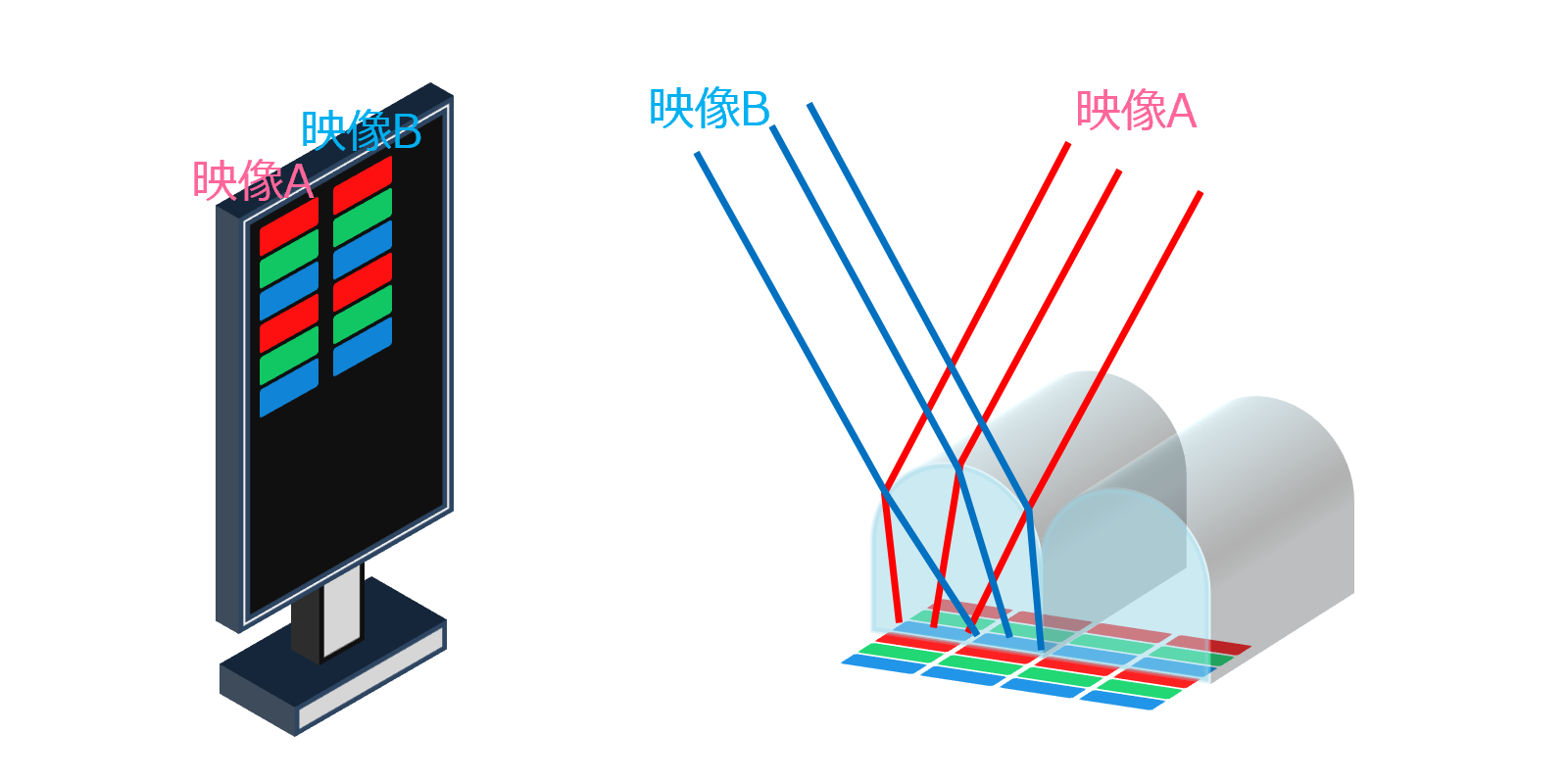

チェンジングディスプレイ仕組み ➤
レンズピッチはピクセルピッチの2倍になる構成になります。
レンズの設計に必要なモニタの仕様項目は、ピクセルピッチ、パネル構成、各層の厚み、・・・など
※使用するモニターごとに、レンズの仕様は異なります。
立体視(3D)ディスプレイについて ➤

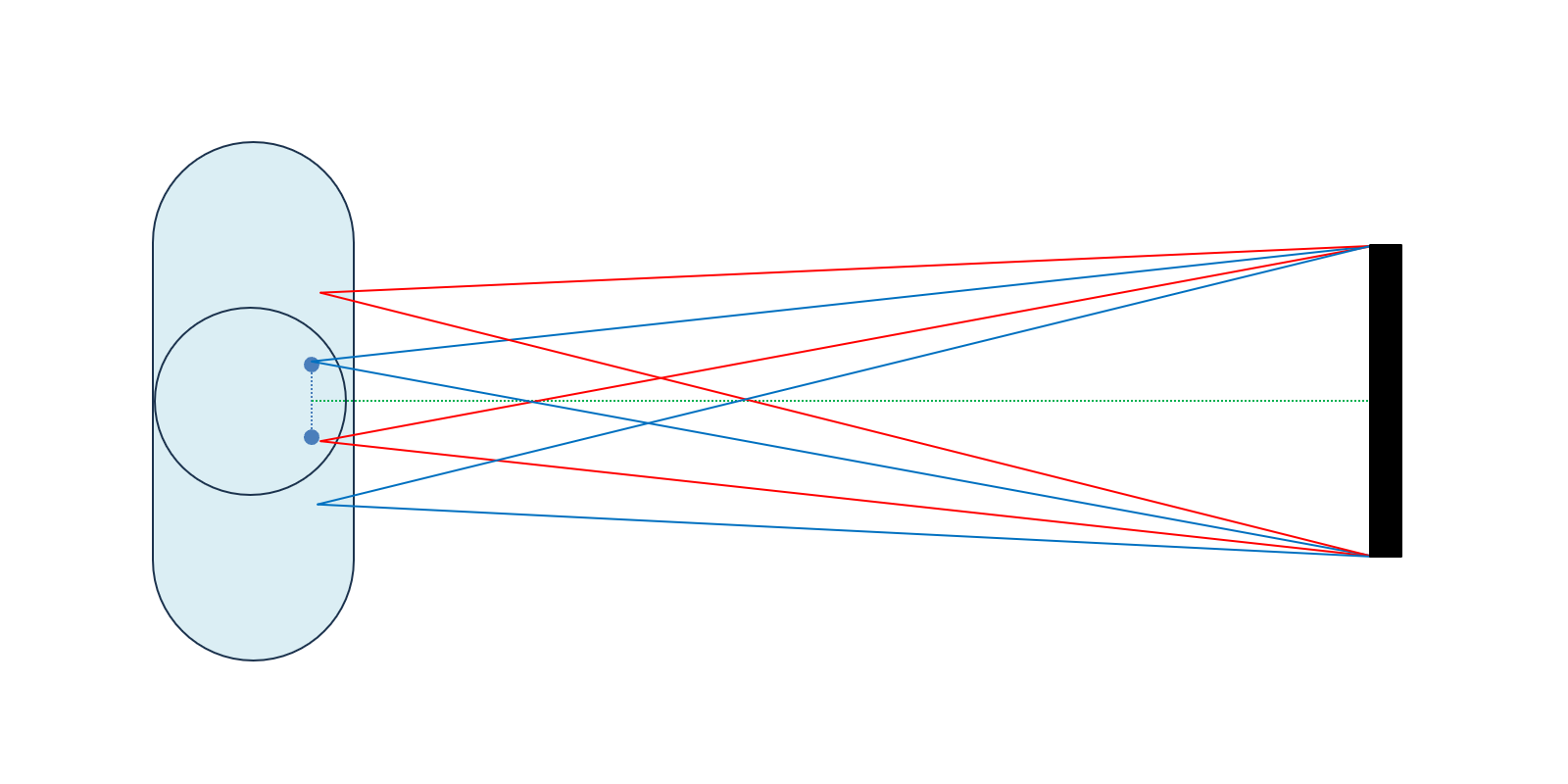

立体視では
視差のある2つの映像をレンズを用いて、左右の目に結像されることにより、立体視を実現しています。
立体視では、2つの映像の結像位置を目の間隔（約65mm）の距離を離した位置になるように設計しています。
Point
2つの映像を両目に結像させる必要があります。
チェンジングディスプレイについて ➤

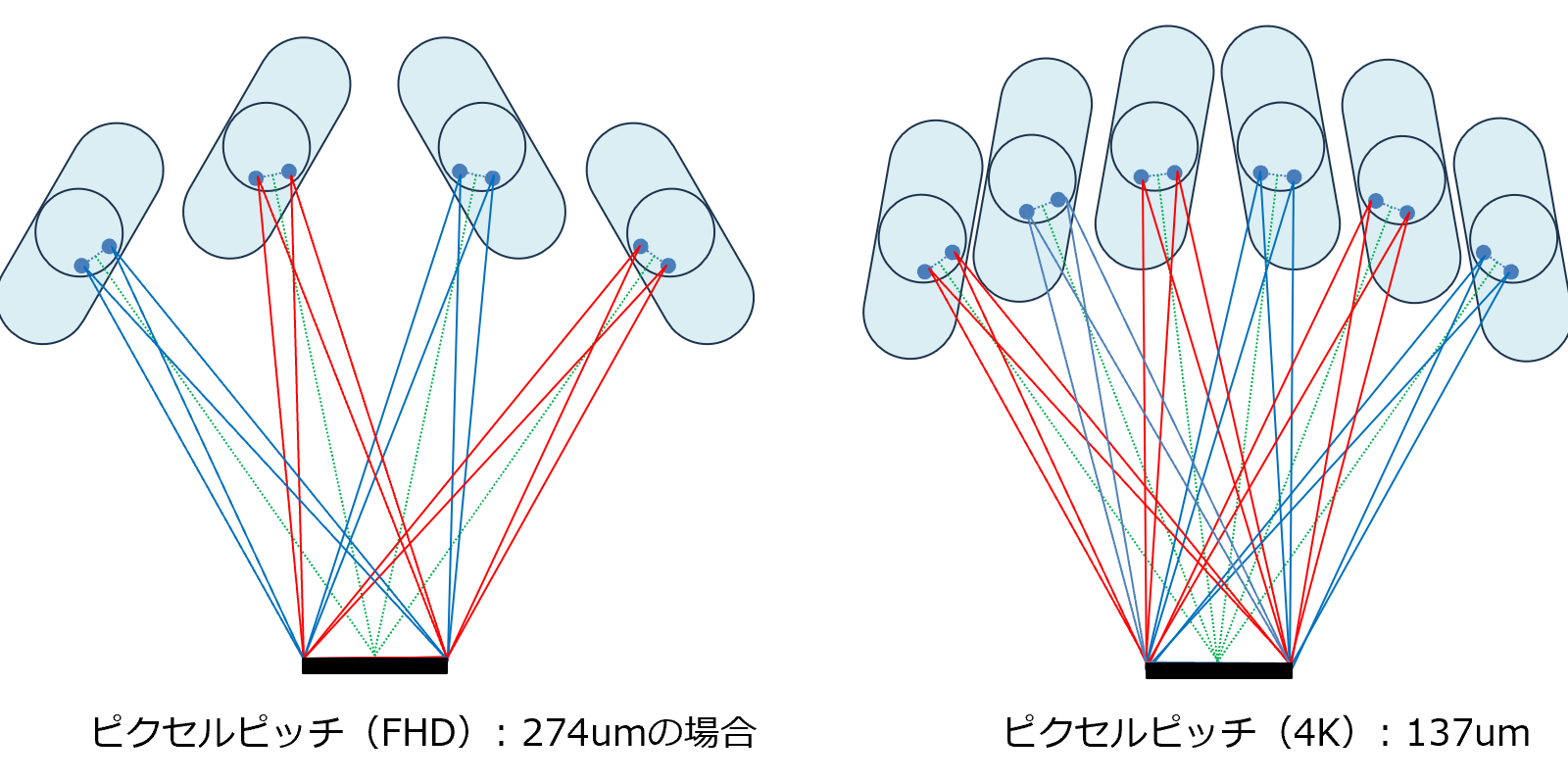

ピクセルピッチが細かくなるにつれて、映像の分岐角度は小さくなります。
観察位置に対して、映像A、映像B、映像A、映像Bのように交互に切り替わります。
一方の映像だけが表示できる位置は限定的になります。中間位置では2つの映像が混ざったものになります。

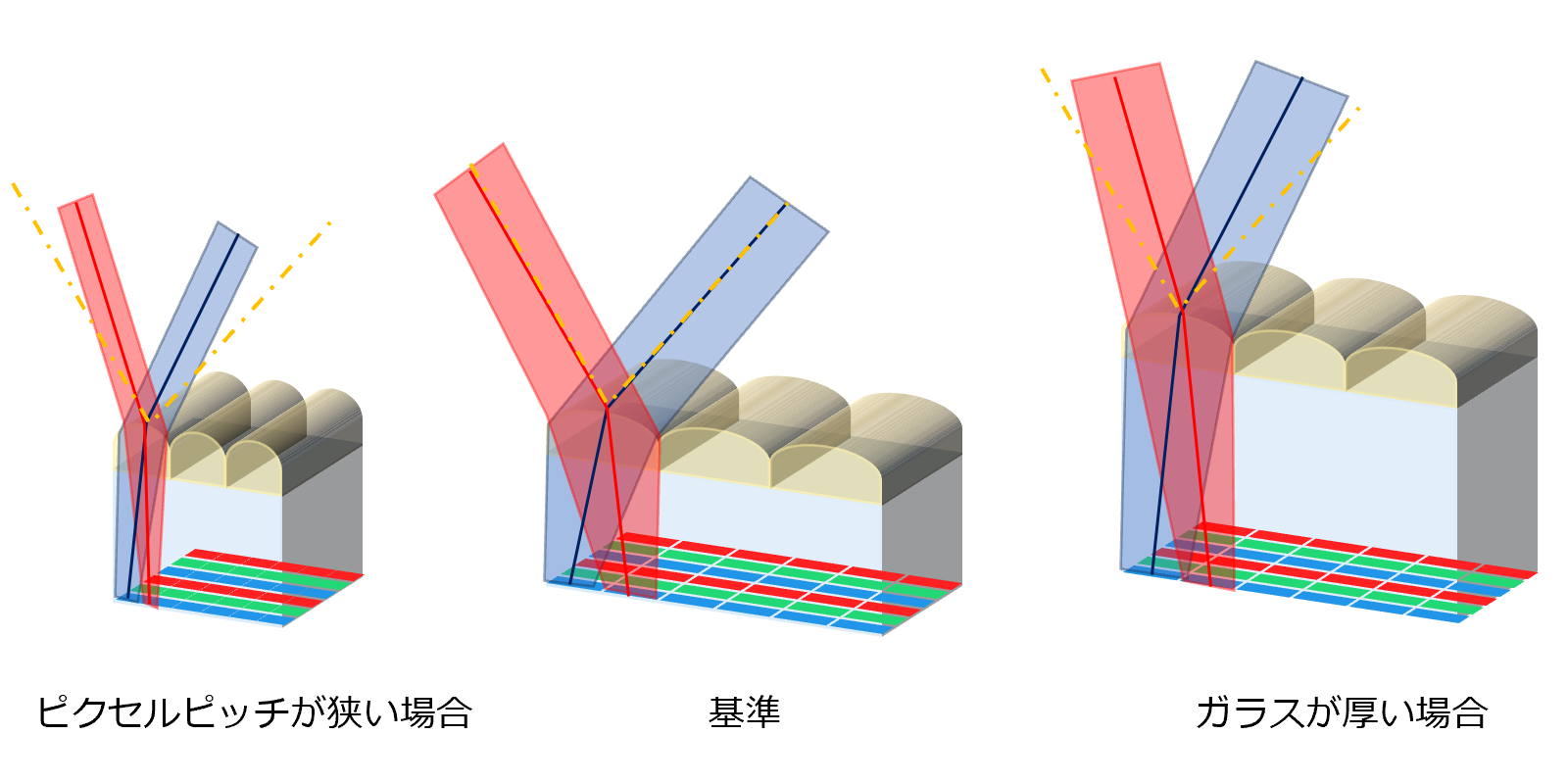

ピクセルピッチ・厚みと屈折角の関係 ➤
屈折角は、ピクセルピッチと厚み（液晶ガラスやフィルム）により決定します。
高解像度（ピクセルピッチが細かい）場合や、液晶ガラスが厚い（タッチパネル付きなど）場合は屈折角が小さくなり、映像の分岐角度が小さくなります。
